HDI PCB 設計 6/6 | 過孔順序設定

HDI (High Density Interconnect, 高密度互連) 是一種先進的 PCB 設計製造技術,主要透過使用微盲 / 埋孔、細線、密間距等技術,在更小空間內放置更多電子零件,從而有效減少 PCB 的尺寸和重量,實現產品高密小型化設計。

隨著電子產品朝輕薄短小與高效能發展,HDI 技術也持續朝更高密度和更複雜層疊結構的方向邁進,以因應高速傳輸和運算能力日益增長的需求;其應用領域正從傳統的消費電子、數位通訊等領域擴展到高效能運算、汽車電子等領域。

【Allegro X HDI PCB 設計】系列課程將從六大主題切入,系統性說明設計實務與工具應用,協助您提升設計效率,迎戰高密小型化挑戰。

第六期:過孔順序設定

「錯孔」常用於 HDI PCB 設計,「錯孔」不是一種孔的名字,只是因為它的使用順序是按照佈線節奏來安排的,且過孔 (Via) 沒有疊在一起,而是錯開的。

使用「錯孔」設計時,工程師在每次打孔時都必須留意所選用的過孔是否正確。若僅依靠人工來確保過孔使用正確,往往難免出現疏漏,進而引發品質問題。

當設計中涉及大量過孔時,該如何有效控制其使用順序?

本期課程將介紹如何在 Allegro PCB 中,透過規則設定 Via 的次序,以約束佈線並確保品質。此方法不僅能大幅提升設計效率,更能落實設計需求。 例如:要得到圖 1 的連接順序,工程師需在規則管理器中設定 Via 順序,如圖 2 所示。設定完成後,被賦予這個規則的網路就能按照此順序進行佈線。

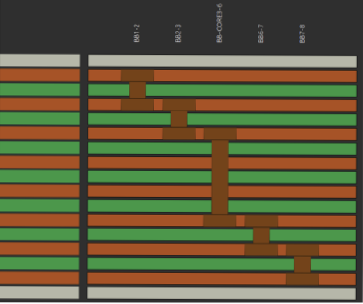

圖 1 : 「錯孔」截面圖

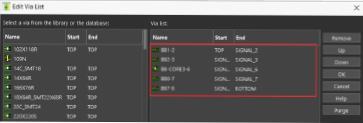

圖 2 : Via 順序設定

【技術便利貼】PCB Via 中文稱作通孔、導通孔、貫孔或過孔。它是一種在 PCB 板上用於連接不同層導線的鑽孔,可透過電鍍銅層實現導電,進而達成電氣連接並提高電路密度。

詳細設定過程,請點擊下方影片觀看操作教學。

溫馨提醒:觀看前可在影片下方設定圖示調整畫質至 1080p HD,以獲得最佳觀看體驗

來源出處

本原創教程由鄭鳳仙創作,內容版權歸原創作者與【Cadence 楷登 PCB 及封裝資源中心】所有,文中所涉及的設計指令、展示圖片均來自 Allegro X PCB 產品。

繁體版本由 Graser 製作。
