Allegro X PCB Designer

最先進的 PCB 設計佈線工具

Cadence® 是世界上最大的電子設計技術和配套服務的 EDA 供應商之一。Cadence® Allegro® PCB Design 則是 Cadence 推出的先進 PCB 設計佈線工具。Allegro 提供了良好且交互的工作介面和強大完善的功能,和它前端產品 Cadence® OrCAD® X Capture 的結合,為當前高速、高密度、多層的複雜 PCB 設計佈線提供了最完美解決方案。

此外,由於新的技術不斷發展,面對新的 interface,如 DDR3,DDR4,PCI Express,USB 3.0..等,需要使用新的方式來實現在電路板上。這些日益複雜的技術再加上很多公司希望這些產品推向市場更快,更便宜,有更多的功能和最少的設計成本。因此,現在很多企業也會外包給低成本的合作夥伴。為了管理這種不斷增加的複雜度,印刷電路板設計需要一個完整的解決方案,同時滿足新技術和管理方式。

Allegro 擁有完善的 Constraint 設定,用戶只須按要求設定好佈線規則,在佈線時不違反 DRC 就可以達到佈線的設計要求,從而節約了煩瑣的人工檢查時間,提高了工作效率!更能夠定義最小線寬或線長等參數以符合當今高速電路板佈線的種種需求。

軟體中的 Constraint Manger (圖 1) 提供了簡潔明瞭的介面方便使用者設定和查看 Constraint 宣告。與 OrCAD X Capture 的結合讓 E.E. 電子工程師在繪製線路圖時就能設定好規則資料,並能一起帶到 Allegro 工作環境中,自動在擺零件及佈線時依照規則處理及檢查,而這些規則資料的經驗值均可重覆使用在相同性質的電路板設計上。

(圖 1)

(圖 2)

Allegro 除了上述的功能外,其強大的自動推擠 push 和貼線 hug 走線以及完善的自動修線功能更是給用戶提供極大的方便。在走線功能上,不只單單針對一個訊號執行走線,也可以選擇多個訊號的方式來做 Multi-line Route,如此就能夠加快同類型訊號線鋪設的時間。另外多條走線也可以應用在軟板的使用,配合「hug-contour」 option,也可以讓設計者依據軟板板邊的外形走線,使其走線能更省時及正確的完成。(圖 2)

Allegro 強大的貼圖功能,可以提供多用戶同時處理一塊複雜板子,從而大大地提高了工作效率。或是利用選購的切圖功能將電路版切分成各個區塊,讓每個區塊各有專職的人同時進行設計,達到同份圖多人同時設計並能縮短時程的目的 。

當設計裡頭有多組相同的線路結構時(圖 3),若是已完成一組的零件擺放、走線以及鋪銅的設置下,透過 Placement Replication 功能可以省下不少工作的時間,此功能可將已完成的一組設計建立成一個 Module,之後相同結構的設計只需要透過框選所屬零件,就可以快速套用,以縮短設計時間。

(圖 3)

(圖 4)

透過 Placement Replication 功能可以省下不少工作的時間,此功能可將已完成的一組設計建立成一個 Module,之後相同結構的設計只需要透過框選所屬零件,就可以快速套用,以縮短設計時間。

在微小化的設計趨勢下,Allegro 內建的 3D viewer 可檢查日趨複雜的 via 結構,及機構相關物件 (圖 4) 並可對其執行平移,縮放,旋轉..等功能。也可將此 3D 圖形,直接保存成通用之 JPG 圖形格式。

對於業界所重視的銅箔的繪製和修改功能, Allegro 提供了簡單方便的內層分割功能以及能夠對正負片內層的檢閱。對於鋪銅也可分動態銅或是靜態銅,以作為鋪大地或是走大電流之不同應用。動態銅的參數可以分成對所有銅、單一銅或單一物件的不同程度設定,以達到銅箔對各接點可設不同接續效果或間距值等要求,來配合因設計特性而有的特殊設定。

用戶在佈線時做過更名、連線互換以及修改邏輯後,可以非常方便地回編到 Capture 線路圖中,線路圖修改後也可以非常方便地更新到 Allegro 中;用戶還可以在 Capture 與 Allegro 之間對物件的互相點選及修改。 (圖 5)

(圖 5)

(圖 6)

在輸出的部分,底片輸出功能 (圖 6) 包含 274D、274X、Barco DPF、MDA 以及直接輸出 ODB++ 跟 IPC-2581 等多樣化格式資料當然還支援生產所需的 Pick & Place、NC Drill 和 Bare-Board Test 等等原始資料輸出。

Allegro 所提供的強大輸入輸出功能更是方便與其他相關軟體的溝通,例如 ADIVA、UGS(Fabmaster)、 VALOR、Agilent ADS…或是機構的 DXF、IDF、IDX…。

為了推廣整個先進 EDA 市場,Allegro 提供了 Cadence® OrCAD® PCB Editor、PADS 、P-CAD 等介面,讓想轉換 PCB Layout 軟體的使用者,對於舊有的圖檔能順利轉換至 Allegro 中。 Allegro 有著操作方便,介面友好,功能強大,整合性好 等諸多優點,是一家公司投資 EDA 軟體的理想選擇!

1. 完整的 PCB 設計解決方案

Allegro X PCB Designer 將完整的設計方案所需的工具整合為一,它包含了從概念到出圖的所有工具,例如線路圖、零件庫管理、電路板設計、自動 / 手動佈線工具、以及其他的介面,例如機構圖甚至是其它電路板檔案的轉換介面。

2. 可升級的環境架構

不同於其他的電路板設計軟體,Allegro X PCB Designer 系列依照您的需求及技術的進步提供了可升級的方案,利用加掛的方式可增強軟體的功能,例如高速電路板的設計宣告,自動加測試點及其他的佈線檢查、訊號分析需求等等,而所有的功能都是建構在經過業界的認證 Allegro X PCB Designer 系列上,並且使用相同的資料平台,所以不管是面對現在或者是未來的設計挑戰,Allegro 系列都能以最適切的方案輕鬆應付。

3. 更有效的零件擺放

快速擺放零件功能讓使用者能夠輕鬆的擺放重要的零件,可選取的對象有零件名稱、零件外型、料號、訊號名,它可以自動的將零件放置到板框外,這時使用者可以很快的 by page 擺放或將重要零件區塊先行整理規劃,也可以宣告一些「Rooms」利用他限制特定的零件需擺放至此區中,而零件宣告可以在線路圖和電路板中定義,另外也能夠定義限高區它能夠對擺入的零件做即時的高度檢查。

4. 方便的手動佈線

聰明的手動佈線功能使使用者很容易的設計高密集板子, 利用 Allegro 以外型辨識、任意角度的佈線引擎,您可以利用「即時推線」及「貼線佈線」的走線/修線功能來輕鬆應對,而選項中可以控制著即時的自動整線設定使佈線更能符合生產上的需求,而強大的手動佈線功能也會依照您的設定值自動調整使達到最大的佈線效益。

5. 強大的鋪銅功能

Allegro 強大的鋪銅功能使我們很容易的來規劃內層切割及外層鋪銅,而方便的銅箔編輯及檢查功能更使我們在處理過程達到電器上及生產上的種種檢查和需求。 動/靜態銅及各級設定可定義出不同接續效果或間距值等,來配合特殊的電氣特性要求。

6. 與線路圖同步提高生產率

Allegro X PCB Designer 能夠在線路圖與電路板之間同步化,設計者能夠自動的以同步方式更新對應,例如零件更名、邏輯閘及接點互換等等的更動,並且能很方便的將新的電路修改傳達至原電路板設計上。

7. 自動文字面功能

在出圖前的動作中,文字面的整理是一個非常繁複的動作,Allegro X PCB Designer 能夠依照使用者的設定自動的截線、 移動、旋轉、刮除文字面,使用者也能夠手動的加以調整使符合生產的需求,而新產生的文字面資料也能連動於原始的零件。

8. 精靈導引介面方便使用

雖然有多樣且強大的功能,Allegro X PCB Designer 仍然是非常容易使用,首先 Allegro X PCB Designer 擁有一個互動式的多功能教學軟體,讓使用者能很快的在幾個小時之內了解它的操作流程,再者是 Allegro X PCB Designer 著重於互動式的使用介面,每個輸入的欄位都有方便的介面可以使用,各項設計者的需求也都有一個精靈來導引,使得指令的更容易了解 更能夠發揮以提高生產力。

9. Cadence Allegro PCB Router 自動佈線

Cadence® Allegro® PCB Router 市面上最先進的自動及手動佈線軟體,如要設立的是有多重複雜的設計需求的高密度板子,Allegro PCB Router 使用強大的外型辨識的軟體架構,能充分運用有限的可佈線範圍,達到最好的佈線效果。擁有超過 16,000 註冊的使用者,Allegro PCB Router 是業界最被認可的自動佈線軟體及技術。

10. 整合式的生產流程

現今的生產及組裝測試公司都希望能夠收到更聰明的非 Gerber 式資料,Allegro X PCB Designer 除了能夠提供出 Valor 所完全驗證過的 OBD++ 資料,也能提供 IPC-2581 資料,讓資料更能廣泛被運用到更多的對應窗口。

優異的價格、嶄新的技術、整合的架構

所有的電路板設計公司都希望能有最先進的設計工具以求得更好的品質及生產力, Cadence® Allegro X PCB Designer 及 Option 系列的設計軟體能提供最先進功能及效益的解決方案。但是並非所有的公司都能夠一次擁有這麼多的預算,所以現在 Cadence® 公司提供一個以同樣先進的技術及資料平台為基礎的軟體包裝 Allegro X PCB Designer 系列,更平實的價格仍然能夠實現複雜而高生產力的種種需求。

Allegro X PCB Designer 系列並不只是提供單一個解決方案,它提供一個從前端到後段的電路板設計環境,在此環境中可以很容易地將設計從概念到生產,從電路圖的繪製,到零件的擺放,電路板的佈線及各種生產後的輸出都能在其中整合及實現。

Allegro X PCB Designer 系列是一個經過業界認證,而能用最經濟的價格買到的電路板設計完整包裝。然而當有更進階的設計及訊號分析考量時,可升級到 Allegro PCB Design CIS - XL 系列 , 無痛升級的利用原始的檔案、熟悉的介面輕鬆達成進階的需求。

Allegro X PCB Designer 系列包含電路板設計所需的工具

Cadence OrCAD X Capture CIS

Cadence® OrCAD® X Capture CIS 是 Windows 平台上使用最多的線路圖工具,有著互動且易用的使用環境,利用其方便的零件搜尋架構,可以很快完成線路圖繪製動作。

Cadence Allegro PCB Editor

Cadence Allegro PCB Editor 是 Allegro X PCB Designer 系列最主要和最強大的核心工具,Allegro PCB Editor 是由世界最先進的電路板設計系統所研發,用來建立及繪製複雜多層的電路板設計平台,而其可擴張的功能選項對於現今市面上的設計及生產需求都能夠和完全符合,並能安心面對未來的挑戰。

Cadence Allegro PCB Router

世界上最先進的自動及手動佈線技術,Allegro PCB Router 提供自動和手動的兩個操作環境,能夠緊密的與 Allegro PCB Editor 環境互相結合,以符合高生產力的需求,並整合擺放零件功能。

Allegro X PCB Designer 功能介紹

Cadence OrCAD X Capture CIS — 提供順暢的流程及零件資料庫管理系統

Cadence® OrCAD® X Capture 是 Windows 平台上使用最多的線路圖工具,有著互動且易用的使用環境,方便的零件搜尋架構能很快完成線路圖繪製動作。

Cadence OrCAD X Capture CIS (Component Information System) 是整合的零件資料庫管理系統,可以用來尋找、追蹤及驗證零件,零件查詢功能方便地從各種定義的闡述中找到所需的零件,當選擇某一顆零件的時候,Capture CIS 能夠萃取出這顆零件的邏輯、實體、採購生產等等的資料,並且能夠從線路圖中加以管理。

與 Allegro 的連結

可以直接在線路圖上直接設定與 Allegro 相關的各樣設定,如訊號的最小線寬、線長範圍或是零件的外型、零件值、替換零件宣告或 ROOM 定義,甚至能訂出 PIN PAIR 的宣告。

Footprint Viewer

可在線路圖或零件庫編輯畫面中,顯示所對應的 Allegro Footprint 形狀及 Pin number and Ping Name 位置。

模組化的使用方法

可以將某區塊的線路建成線路圖的模組,同樣也可以將電路板上的局部佈線及零件儲存成模組,兩邊可以互相對應加快生產流程。

同板不同料 Variant

在 OrCAD X Capture CIS 環境下如果已設定好 Variant,也可在 Allegro 顯示出先前設定的 Variant 效果,在 Allegro 中轉出 BOM 時也像 OrCAD 一樣可以選擇要轉出哪一個版本的 BOM。

Cadence Allegro PCB Editor — 聰明的佈線環境,方便的生產介面

Allegro PCB Editor 是 Allegro X PCB Designer 系列最主要和最強大的核心工具,也是由世界最先進的 Cadence 電路板設計系統所研發,是一個用來建立及繪製複雜多層的電路板設計平台,其可擴張的功能選項對於現今市面上的設計及生產需求都能夠和完全符合,並能安心面對未來的挑戰。

快速擺放零件及擺放零件規劃

快速擺放零件功能讓使用者能夠輕鬆的擺放重要的零件,可選取的對象有零件名稱 reference designator、零件外型 component type、料號 part number、訊號名 signal name。可自動將零件放置到板框外,這時使用者可以很快將重要零件區塊先行整理規劃,也可以宣告一些「rooms」利用他限制特定的零件需擺放至此區中,而零件宣告可以在線路圖和電路板中定義。另外也能夠定義限高區它能夠對擺入的零件做即時的高度檢查。

擺放零件規劃 – DFA 檢查

即時 DFA 檢查功能在擺放零件時會即時的檢查零件到零件的安全間距值,在擺設零件時 Constraint Manager 也能即時反應出訊號時序上的效果,在擺放零件時兼顧到訊號特性以及可佈線率、可製造性的最佳位置。

方便的模組化設計 - Placement Replication

當設計裡頭有多組相同的線路結構時,若是已完成一組的零件擺放、走線以及鋪銅的設置下,透過Placement Replication功能可以省下不少工作的時間,此功能可將已完成的一組設計建立成一個 Module,之後相同結構的設計只需要透過框選所屬零件,就可以快速套用,以縮短設計時間。

方便的手動佈線

聰明的手動佈線功能可容易地設計高密度的板子。利用 Allegro X PCB Designer 系列以外型辨識、任意角度的佈線引擎,可以利用「即時推線」及 「貼線佈線」 的走線 / 修線功能來輕鬆應對,它能自動推開阻擋的線段或貫孔或是以安全間距貼著對方佈線,而選項中可以控制著即時的自動整線設定使佈線更能符合生產上的需求,達到最大的佈線效益。

Shove-preferred 即時推線

利用即時的外型辨識的佈線引擎能夠動態的推開障礙得到最好的佈線路徑

Hug-preferred 貼線推線佈線

當修改佈線時所走的線會以安全間距貼著其他障礙資料的外型走線,但必要時會推線

Hug-Only 貼線佈線

當修改佈線時所走的線會以安全間距貼著其他障礙資料的外型走線,但不會推線

另外對於推線在新功能使用上,還能再搭配 Auto Join 以及 Extend Selection 作更靈活的運用。

Auto Join 線段自動加入

當調整佈線時所推的線段會在與相鄰線段切齊後自動加入為同一線段,一起進行推線

Extend Selection 延展選擇線段

當調整佈線時所推的線段會在選擇後,與前後相鄰線段維持固定型態

Dynamic Phase

動態相位 (Dynamic Phase) 檢查,對差分對路徑中每個轉折之間構成的路徑進行檢查。通過這項檢查,就可以滿足設計規範上建議的,在整個差分對的路徑中,正差動與負差動信號之間的走線差距不能超過「x mils」。如果在整個路徑中的某一個位置,發生兩個信號之間的相位偏移超過了規定的「x mils」,這個誤差就必須在「y mils」範圍內補償回來。

支援跨被動零件時序控制 xnet

當要監控的訊號是由 IC 到 IC 之間的總長,但其中可能串了被動零件如電阻, 使得電阻兩端的訊號名稱不同,造成我們必須自行計算兩端的長度再自行加總, 跨零件時序控制就可以自動把此被動零件兩端的訊號自動加總串成 XNET 自動加總全長。現在 Xnet 名稱更可藉由 Property CDS_XNET_NAME,配合設定 Ignore、Select 參數,自行選擇 Xnet 之名稱。

PIN DELAY

由於現今零件包裝的能力尺寸的極大,使得 IC 封裝到零件接腳的線長可能有超過可允許的誤差值,所以當佈線時,必須將封裝內的長度一併考慮此接腳內的封裝長度 PIN DELAY 將所需求的理想長度各扣除兩端的 PINDELAY 才是此訊號在電路板上所需佈線的實際長度,而不再是所有訊號皆佈線等長線。

Offset Routing

在執行走線指令時,新增 Route offset 功能來協助設計若需以特殊角度走線的要求,如此可以幫助減少因走線下方基板玻璃纖維編織問題而造成的阻抗不連續狀況。

Display of Cline Segments Crossing Plane Voids

為使訊號的完整性,避免走線時跨在 plane void,可執行指令 Display / Segments over Voids 當走線跨過內層之 antipads, split plane gaps 或手動挖開之 Void 區域時,則會 Highlight 顯示,並產生其相關報表。

Plane Aware Cline Spreading

走線間距的平均化可參考 Voids 區域,自動閃內層 Void 範圍並平均各佈線間之間距。

Backdrilling

針對高頻訊號提供 Backdrilling,可產生特定的鑽孔資訊,並配合製程及指定鑽孔深度,將這些高速訊號的 PTH Stub 鑽除。

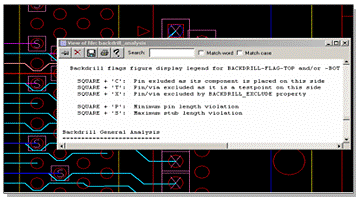

從報表檢查分析結果,及針對 Pad / Via 產生相對應之符號。

強大的銅箔功能

由於層數 / 成本的控制,複雜的內層切割也是常常面對的的問題,Allegro PCB 提供一個最強大及方便的銅箔繪製及編輯功能,包括訊號分割,內層鋪銅正負片設定,物件設定的不同參數,局部鋪銅等等。對於鋪銅也可分動態銅或是靜態銅,以作為鋪大地或是走大電流之不同應用。

動態銅的可對各接點可設不同接續效果或間距值之外,在修改後也會自動重鋪計算該挖開或接續的動作,而且在圖面上依照所設的線寬顯示出最後出圖的實際效果。

便利的 BUS 走線及軟板的支援

在走線功能上,不只單單針對一個訊號執行走線,也可以選擇多個訊號的方式來做 Multi-line Route,如此就能夠加快同類型訊號線鋪設的時間。另外多條走線也可以應用在軟板的使用,配合「hug-contour」option,也可以讓設計者依據軟板板邊的外形走線,使其走線能更省時及正確的完成。

方便的 3D 檢視界面

在微小化的設計趨勢下,Allegro 內建的 3D viewer 可檢查日趨複雜的via結構,及機構相關物件並可對其執行平移,縮放,旋轉..等功能。也可將此 3D 圖形,直接保存成通用之 JPG 圖形格式。

完整的輸出介面

如果沒有完善輸出資料,那麼所有的辛苦與功能都將白費,Allegro PCB 提供多樣的生產資料輸出格式, 例如底片、鑽孔,空版測試,測試點等等資料,並可自定各式輸出報告。Allegro PCB 整合了 ODB++,有 Valor 配合研發能夠以業界最先進的智慧生產資料 ODB++ 交付給下游廠商,以更準確更完整的「非底片化」資料生產;當然,最新的 IPC-2581 在 Allegro PCB 上也能夠與前、後端配合,轉出需求的整合性資料。

Constraint Manager

為了配合現今繁複佈線規則的需求 Constraint Manager 可以即時的顯示先前所定的規則以及目前佈線的實際效果。利用他「試算表」式的介面,可以很容易的取得、管理、驗證設計規則。訂定的規則之後能夠用來控制訊號的擺放及佈線效果,階層化的介面能容易的將相關的訊號做統一的控制,例如匯流排線設定及套用,利用 Constraint Manager 可以很快的了解現在佈線狀況是否達到需求。

Cadence Allegro PCB Router — 先進的自動及手動佈線軟體

Cadence Allegro PCB Router 是市面上最先進的自動及手動佈線軟體,能夠與 Cadence Allegro PCB Editor 充分結合,將電路板甚至是線路圖上所定義的參數及設計宣告傳導至 Allegro PCB Router,內建的自動佈線軟體的可同時在 6 個訊號層走線而零件接點數不限,如果同時自動佈線的層數較多,可用相當經濟的價格升級到其他等級,得到最大的效益。

在手動佈線的方面 Allegro PCB Router 獨特的推線擠線功能,在走一條新線路時它能自動推開原有的佈線 / 貫孔及繞過零件接點,在編輯線段或貫孔時推擠,利用 ghost 功能會顯示出幾個佈線的方式的建議點,當游標選擇其一時程式會動態的顯現出來,另外也有多重的 undo 功能可恢復到先前的某個佈線步驟。

在複雜且多層的板子上適當貫孔位置是不易選取的, Allegro PCB Router 會顯示附近可用的貫孔點,只要對中意的位置連點兩下就可打上貫孔,手動佈線支援直角、45 度角、任意角的走線模式,為了更好的生產性,可以選擇一個區塊或者是整張版子都做一個自動整線的動作,可去掉一些不需要的彎角等狀況。

為了要能夠處理高密度且複雜的電路板,Allegro PCB Router 利用他那強大的、以外型辨識的自動佈線架構,能充分應用電路板上的可走線空間,能夠輕鬆的面對 bga 做 Fanout 的零件,利用此架構能夠輕鬆地以格點或非格點的方式來處理標準尺寸或非標準尺寸的零件,而不需要以手工佈線逐一處理以提高自動佈線的完成率及效率。

嶄新的技術、整合的架構、完善的功能

Allegro X PCB Designer-Option 系列的設計軟體提供最完善的功能及整合的解決方案。Cadence® 公司以同樣先進的技術及資料平台為基礎,除了原有方便的走線及鋪銅之外,更整合高速訊號佈線時的種種考量。從基本系列升級搭配其它 Option 系列,可利用原先熟悉的介面輕鬆達成進階的需求。

Cadence 更整合了從 IC 設計到晶片封裝到佈線設計的完整架構,可整合 IC 及封裝上的線長到佈線環境中以求得最適當的各走線線長,而不再是同組 BUS 在「佈線」時都要走相同線長,別忘了現在的封裝大小已經使得其內部的線長差異足以影響到訊號時序。最終的希望是 DIE to DIE 的長度一致,而非板上的線長一致,才能符合現今高速訊號的種種考量。此時便有一些更高階的 option 功能需求,Allegro X PCB Designer Option 系列特點如下。

Allegro X PCB Designer - High-Speed Option 特點

Advance Floorplanning & High-Speed Constraint

可透過 SigXplorer 將高速訊號之 topology 編輯,並納入走線規範,進而達到走線分支等長,特殊走線 topology 設計結構的需求。另外,相同的設計規範及 topology 結構也可以延用在相同的設計上,無需個別定義,大大的提高效率及設計的正確性。

Timing Vision

板子上有這麼多的線段,且都有時序,相位要求的,可以用此功能,方便的進行設計,檢查及修改,顯示已經等長的,或還沒有等長的線顯示不同顏色。顏色可自行設置,比如等長了的綠色,短一點點紅,短很多藍色,長一點黃色,長很多紅色。可以選擇整版或選擇你要分析的 net 來顯示效果,如圖所示,一眼就可以看出板子的長度狀況。

Add Differential Pair Return Path Vias

在高速設計中的過孔轉換是造成 PCB 互連中信號衰減的主要原因。且高速通道需要地孔臨近關鍵信號,在信號走線換層時,提供連續的回流路徑,來降低信號損耗。現在,可以更快捷地類似模組化方式,創建回流孔模組,可重複使用的高速過孔結構,這些結構是經過驗證的以保證「設計即正確」,包括回流過孔以及銅箔「避讓」。且過孔結構在佈局和佈線設計中不會被無意改變,可以保障設計保持不變。

Auto-interactive Delay Tune (AiDT)

時序控制的調整,透過使用 AiDT 功能,能對單一信號、差動對甚至是群組信號進行快速調整。

Allegro X PCB Designer - Miniaturization Option 特點

Microvia 的支援

現今高頻、高速、多功能性產品使用廣泛(手機、GPS、PDA、NB…等),於輕薄短小的要求,相對可被使用空間也變小,因此大多採用 HDI(HighDensity Interconnect) 設計,透過 Microvia 的支援,當我們使用不同製程的貫孔時,可依不同的設計需求,去設定設計規範,以節省layout設計的時間及提昇產品的正確性。

Microvia Stacking Rules

強大的 Microvia stacking rules 檢查,可讓使用者除了電氣檢查外,也可對製程疊構的特殊需求檢查,避免因製程上的限制而造成設計的問題,進而提高產能及良率。

Embedded Component Design

隨著市場的需求,如移動式電子產品,為配合更小更輕薄及完善性能和更高速的設計特性,將會導入嵌入式被動甚至主動元件在 PCB 中。此 option 提供了完整的嵌入式零件參數及檢查,可讓使用者能更方便地完成此類產品的設計。

Allegro X PCB Designer - Symphony Team Design option 特點

透過 Allegro® PCB Symphony Team Design Option 可讓您建立一個通用數據庫以執行線上 layout 協同作業,且每個團隊成員在執行作業時可在畫面中即時查看到其他團隊成員對 Layout 所做的變更。使用這種通用數據庫方法,每一位 Layout 工程師都可以簡單地分享他們目前的設計,並邀請其他 Layout 工程師加入一起作業。

而使用 Symphony 線上協同作業功能不只能夠在本地區域網路中建立連線項目,甚至可與遠處的工作夥伴建立連線。

Allegro® PCB Symphony Team Design 線上同時作業,能夠做到雙向即時確認,加速 PCB 設計流程、減少反覆重工的時間。

Allegro X PCB Designer - Design Planning Option 特點

Flow Planning 功能可運用建立 Flow Bundle,一次將群組訊號呈現整束 Bundle 圖形來進行走線規劃,並將 Bundle 圖形依照實際走線規範顯示所需空間,快速地評估佈線空間及走勢,且幫助我們自動完成走線連接關係。

Auto Connect

依照設定的 Bundle 所規畫的路徑,接續可使用 Auto Connect (Prototype) 功能,自動完成佈線連接。

Auto-I Break Out

依照設定的 Bundle 所規畫的路徑,接續可使用 Auto-I BreakOut 功能,自動分析並完成單端或雙端,break out 的工作。

Auto-I Trunk Route

當 BreakOut 完成後,使用 Auto-I Trunk Route ,來自動連接兩端 BreakOut 的主幹銜接起來,完成走線。

Allegro X PCB Designer – Analog / RF Option 特點

搭配此功能,主要可以讓工程師快速整合 RF 的 mixed-signal 的設計,讓開發人員快速的應用在RF / 微波/數位 / 類比混合的產品設計上。除了熟悉的線路圖 / PCB 開發工具,若需搭配工程師常用的 Agilent ADS 作模擬及應用,也能在相同的平台輕易整合及雙向更新相關資料,以加速 RF 產品的開發設計時程。

客戶可以整合 ADS 模擬及 Schematic 環境,輕易的搭配 Cadence HDL / Allegro PCB 作雙向溝通及使用,使其可以使用原本熟悉的工具,且資料可以溝通以達最佳化的使用。

除了由外部載入 RF 元件外,此 option 也可支援建立及編輯複雜的 RF 元件。只要利用界面上的參數設定,即可輕易建立一般 PCB Layout 軟體不易建立的特殊角度及形狀的 RF 元件及使用.再配合 PCB layout 功能也可以實現電氣走線及銅箔處理等功能。可同時滿足設計者特殊元件及 Layout 的需求。

在 RF 設計中,為了減低電磁輻射的影響,常會利用通孔陣列來提供良好的接地及屏蔽。故在此 option 也提供了 Offset Via Array、Circular Via Array、Cline Via Array、Boundry Via Array 四種模式,可提供使用者快速的建立所需的通孔陣列。以利加速設計流程。

Offset Via Array

Circular Via Array

Cline Via Array

Boundary Via Array
