Cadence OrCAD Engineering Data Management

輕鬆管理設計專案

在電子電路設計中是否對電路圖版本管理感到困擾?一個團隊的設計中,是否在電路圖修改原因與修改的頁面上,總是要多耗費時間溝通?OrCAD New Product Engineering Data Management (EDM) 讓您不必再為這些問題煩惱,它可以幫您實現電路圖版本管控,讓您記錄電路圖修改的原因,並且透過記錄追蹤的功能讓您知道電路的修改過程。

Engineering Data Management 可以在 OrCAD 做不同 Project 或 Library 的版本管控,其中包含如下:

專案與零件庫版本資訊

專案指派工程師

專案負責人

PS. OrCAD V16.6 ISR017 以上版本使用

OrCAD 產品關係圖

Account 權限

Administrator:
包含所有 Project Leader 權限外,可針對不同使用者作帳號權限及 EDM 操作環境設定。

Project leader:
包含所有 User Group 權限外,可新增專案與指定專案成員與版本管控。

User group:
可設定專案電路圖的下載 / 上傳權限,與使用唯讀模式下載其他線路。

Administrator

環境設定 - 版本與電路圖狀態預設
可預設電路圖更改版本或狀態時的預設值,使專案控管可以統一。

環境設定 – 使用者帳號設定
設定每設使用者帳號權限,每位新增帳號預設為 USER Group 權限。

Project Leader

專案
可利用 EDM 做專案的版本管理與 Create 專案並且設定電路圖負責人

專案複製或上傳
可利用 EMD 直接複製專案做版本管控或是 Import 既有的線路圖資料到專案中

Library Part Promote 功能
可以將已經建立完成的零件狀態修改,讓其他使用者知道零件狀態。

User group

查看專案
選擇查看自己專案與可選擇是否查看已結案的專案

下載與上傳
專案下載編輯與上傳更新

紀錄追蹤
查看專案編輯 / 下載與修改紀錄追蹤

專案編輯

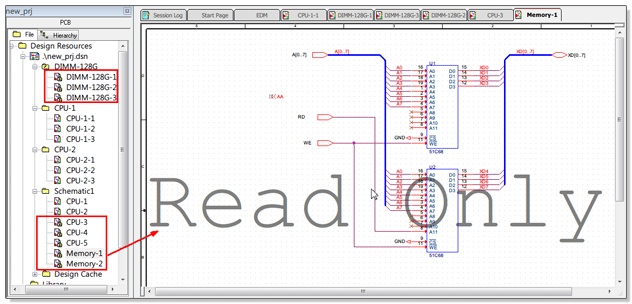

下載專案,如沒選擇 Lock 功能,則下載的電路圖將預設為唯讀。

上傳專案,只有針對下載時有設定 Lock 或新增 Page 頁面可以選擇上傳更新並且可在 UI 中註記更新原因。

針對電路圖專案,可以指派多位工程師負責不同電路圖模組,達到 Team design 的分配,當電路圖被更新時,可透過 EDM 直接下載更新。
