操作實例教學 |
如何在 OrCAD 中使用 Quickplace 按群組佈局 (含.brd檔下載)

元件佈局決定了整個 PCB 設計。準確高效的元件佈局能力將節省時間,並確保設計成功。使用 Cadence OrCAD™ 軟體中的 Quickplace 功能可自訂佈局選項,快速輕鬆地按群組佈局電路板。

( 中文字幕 / 英文配音 )
溫馨提醒 : 可點擊影片下方設定圖示,在 Captions 中選擇國語,開啟中文字幕觀看

點擊上方視頻觀看實例 demo,並同時點擊下方圖片免費獲取設計檔。對照本文操作步驟,快來親身實踐吧!

在 OrCAD PCB Designer 標準版中打開 Quickplace_Start.brd。複製 Quickplace Footprints 資料夾中的符號 (symbols) 和焊盤 (padstack),並將檔粘貼到標準的 PCB footprint 庫中 (C:\Cadence\SPB_17.4\share\pcb\pcb_lib\symbols)。然後在 Quickplace_Finish.brd 檔中查看佈局結果。

操作步驟

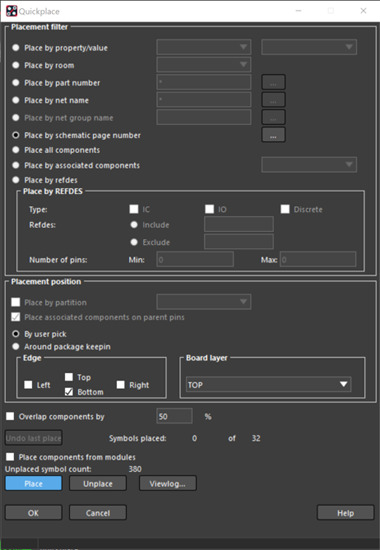

1. 在功能表中選擇 Place > Quickplace

2. 在 Placement Position 中,選擇 By user pick

3. 在 Placement Filter 中,選擇 Place by schematic page number

4. 勾選 Ellipsis 以瀏覽電路圖頁面

5. 調出 Level_1_ddr2 on board memory 並選擇第 1314 頁,點擊 OK

6. 選擇 Place

7. 點擊視窗放置元件

8. 在 Quickplace Window 中,選擇 Around package keepinBottom under Placement position

9. 勾選 Ellipsis 以瀏覽電路圖頁面

10. 調出 Level_1_analog input 並選擇第 4 頁,點擊 OK

11. 點擊 Place

12. 在 Quickplace Window,取消選定 Bottom 並選擇 Left under Placement position

13. 勾選 Ellipsis 以瀏覽電路圖頁面

14. 調出 Level_1_ddr2 on board memory 並選擇第 15 頁,點擊 OK

15. 點擊 Place

16. 點擊 OK 並關閉 Quickplace 視窗

透過在 OrCAD PCB Designer 中使用 Quickplace 將元件分組,節省 PCB 佈局時間,專注設計並提高設計效率。
