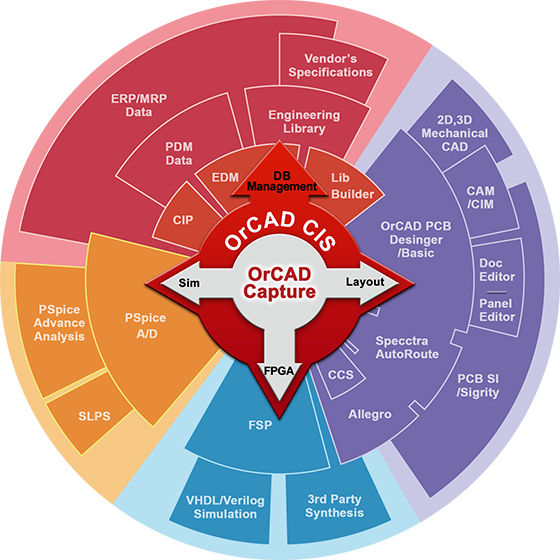

Specifying Design Intent

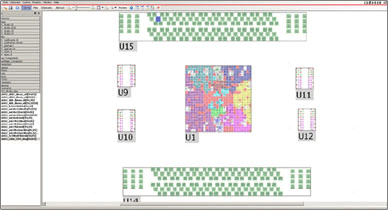

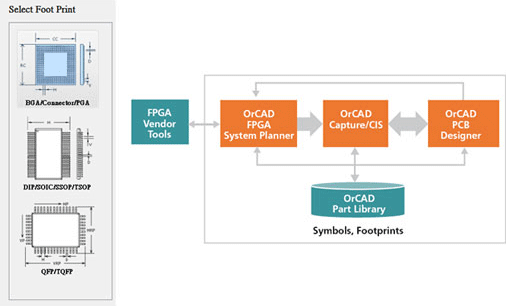

在 FSP 整合工具內可直接由零件庫選取要擺放的零件，而這些零件可直接使用 PCB 內的包裝，預先讓我們同步規劃 FPGA 設計及在 PCB 的 placement。

在設計方面，客戶可直接定義 FPGA 及其他零件的連線關係，節省在其他工具設計再轉入 Schematic、PCB 的時間，以目前常應用的 DDR2、DDR3、PCI Express 設計，皆可透過 FSP 產生 FPGA 和 memory DIMM 或多顆 FPGA 間的連線關係。

FPGA Device Rules

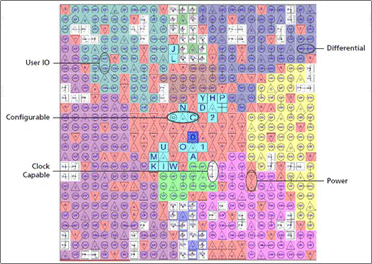

在 FSP 的 library 內包含 FPGA models，明定了 FPGA vendor 提供的 pin 腳位的位置及電氣特性。

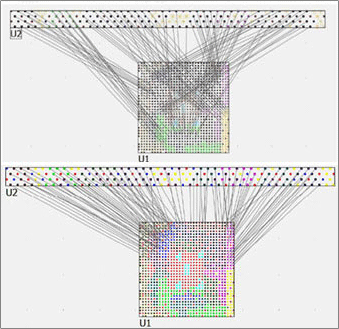

而這些 FPGA models 可確保設計時會依照 FPGA vendor 所定義的 I/O bank 來使用，有了這些定義可更方便地在此系統物中將群組和群組或功能相同的 pin 做最佳化。

Tight Integration With CADENCE Design Creation

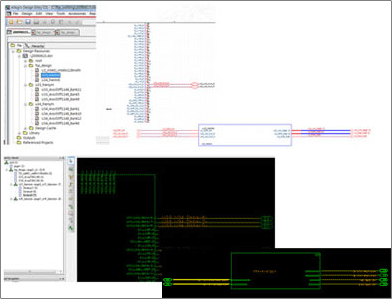

FSP 可自動產生相對應的 DE-CIS、DE-HDL 線路圖及零件，客戶也可自訂或依據 FPGA 的 bank 自動切割 symbol 的大小。

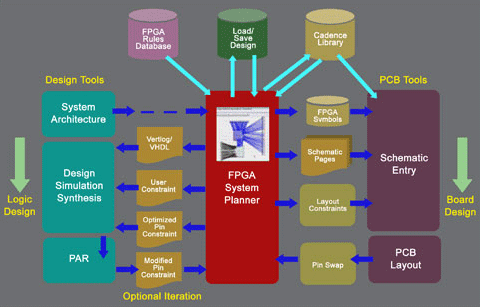

Integration with FPGA Vendor Tools

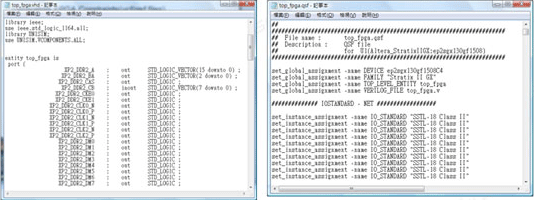

FSP 可緊密地與 FPGA design tools 溝通，可同步化 FPGA 每個 pin 的功能，不但可產生 constraint 檔案到 FPGA Vendor 工具，也可讀取 FPGA vendor 工具產生的 constraint 檔案。
